Przełącznik góra-dół to potoczna nazwa dla trójpozycyjnego przełącznika elektrycznego, oznaczonego jako ON-OFF-ON. Jego głównym zadaniem jest sterowanie kierunkiem pracy silnika prądu stałego (DC) poprzez prostą zmianę biegunowości zasilania. Jest to niezwykle ważny komponent w każdym projekcie, który wymaga dwukierunkowego ruchu, od prostych układów DIY po zaawansowane systemy automatyki.
Zrozumienie jego działania jest kluczowe dla każdego, kto chce samodzielnie zbudować lub naprawić urządzenie wykorzystujące silnik DC. W tym artykule przyjrzymy się bliżej zasadzie działania, rodzajom, kluczowym parametrom wyboru oraz praktycznemu podłączeniu, abyś mógł pewnie realizować swoje projekty.
Kluczowe informacje o przełącznikach góra-dół
- Przełącznik góra-dół to trójpozycyjny element sterujący kierunkiem obrotów silnika DC poprzez zmianę biegunowości.
- Występuje w wersjach chwilowych (monostabilnych) do zastosowań wymagających stałej kontroli i stabilnych (bistabilnych) do pracy ciągłej.
- Wybierając przełącznik, zwróć uwagę na napięcie (12V, 24V, 230V), maksymalny prąd (A) oraz klasę szczelności (IP).
- Najpopularniejsze są przełączniki 6-pinowe, umożliwiające realizację mostka H dla efektywnej zmiany kierunku.
- Znajdują szerokie zastosowanie od motoryzacji (podnośniki, szyby) po automatykę domową (rolety, bramy) i maszyny przemysłowe.
Przełącznik góra-dół: Czym jest i dlaczego to kluczowy element Twojego projektu?
Kiedy mówimy o "przełączniku góra-dół", zazwyczaj mamy na myśli trójpozycyjny przełącznik elektryczny typu ON-OFF-ON. Jego podstawową i najważniejszą funkcją jest umożliwienie zmiany kierunku obrotów silnika prądu stałego (DC). Robi to poprzez odwrócenie polaryzacji napięcia dostarczanego do silnika. Jest to absolutnie kluczowy element w wielu projektach, ponieważ pozwala na precyzyjne sterowanie ruchem w dwóch przeciwnych kierunkach stąd właśnie popularna nazwa "góra-dół". Bez niego wiele urządzeń, od prostych wciągarek po bardziej skomplikowane systemy automatyki, nie mogłoby funkcjonować.
Zasada działania w 60 sekund: Jak przełącznik zmienia kierunek obrotów?
Mechanizm działania przełącznika góra-dół opiera się na prostej, ale genialnej koncepcji odwrócenia biegunowości. Silnik prądu stałego reaguje na kierunek przepływu prądu zmiana polaryzacji zasilania na jego zaciskach powoduje zmianę kierunku obrotów. Przełącznik, w zależności od pozycji, odpowiednio kieruje prąd do silnika, raz w jednym kierunku, raz w drugim, a w pozycji środkowej (OFF) odcina zasilanie, zatrzymując silnik.
Pozycje I, 0, II Co oznaczają symbole na przełączniku?
Na obudowie przełącznika góra-dół zazwyczaj znajdziemy trzy oznaczenia: "I", "0" (lub "OFF") oraz "II". Symbol "I" zwykle odpowiada za jeden kierunek ruchu nazwijmy go roboczo "górą". Symbol "II" odpowiada za drugi, przeciwny kierunek czyli "dół". Pozycja środkowa, oznaczona jako "0" lub "OFF", jest pozycją neutralną. W tym ustawieniu obwód jest przerwany, a silnik jest wyłączony i nie obraca się w żadnym kierunku.
Przejście między pozycjami "I" i "II" przez środek "0" pozwala na płynne sterowanie ruchem. Jest to intuicyjne i bezpieczne rozwiązanie, które minimalizuje ryzyko niechcianego ruchu urządzenia.
Chwilowy czy stabilny? Poznaj kluczowe rodzaje przełączników i ich funkcje
Wybierając przełącznik góra-dół, szybko natkniesz się na dwa podstawowe typy: chwilowe (monostabilne) i stabilne (bistabilne). Różnią się one sposobem działania po zwolnieniu nacisku i mają zupełnie inne zastosowania. Zrozumienie tej różnicy jest kluczowe, aby wybrać właściwy komponent do Twojego projektu.
Przełącznik chwilowy (monostabilny): Idealny do wyciągarek i podnośników
Przełączniki chwilowe, często oznaczane jako (ON)-OFF-(ON), charakteryzują się tym, że po naciśnięciu i przytrzymaniu przełączają się w pozycję "I" lub "II", ale po zwolnieniu przycisku automatycznie wracają do pozycji neutralnej "OFF". Są one idealne do zastosowań, gdzie wymagana jest ciągła kontrola operatora nad ruchem. Klasycznym przykładem są piloty do elektrycznych wyciągarek, gdzie użytkownik musi aktywnie naciskać przycisk, aby podnosić lub opuszczać ładunek. Podobnie działają w sterowaniu podnośnikami koszowymi, windami samochodowymi czy innymi mechanizmami, gdzie precyzyjne pozycjonowanie i natychmiastowe zatrzymanie są priorytetem.
Przełącznik stabilny (bistabilny): Gdzie znajduje zastosowanie i dlaczego?
Zupełnie inaczej działają przełączniki stabilne, zwane również bistabilnymi. Po przełączeniu w pozycję "I" lub "II", pozostają one w tym stanie do momentu, aż użytkownik ręcznie nie przełączy ich z powrotem do innej pozycji. Nie wracają one samoczynnie do punktu "0". Ten typ przełącznika jest niezastąpiony w sytuacjach, gdy urządzenie ma pracować w określonym trybie przez dłuższy czas, bez konieczności ciągłego naciskania przycisku. Przykłady to sterowanie systemami wentylacji, gdzie raz włączony wentylator ma pracować do momentu wyłączenia, lub sterowanie roletami, gdzie po naciśnięciu przycisku roleta ma się zwinąć lub rozwinąć do końca.
Różnice w budowie: Kiedy potrzebujesz przełącznika 3-pinowego, a kiedy 6-pinowego?
Kolejna ważna kwestia to liczba wyprowadzeń, czyli pinów. Najczęściej spotykane i najbardziej uniwersalne są przełączniki 6-pinowe. Pozwalają one na realizację tzw. "mostka H", co jest kluczowe do efektywnego odwrócenia polaryzacji na silniku. Mostek H to układ elektroniczny, który umożliwia skrzyżowanie połączeń zasilających silnik, dzięki czemu można łatwo zmienić kierunek jego obrotów. Przełączniki 6-pinowe są zaprojektowane właśnie do tworzenia takiego układu. Wersje 3-pinowe są prostsze i zazwyczaj stosowane w mniej skomplikowanych obwodach, gdzie nie jest wymagana tak zaawansowana kontrola kierunku obrotów lub gdzie zastosowano inne metody odwracania polaryzacji.
Jak wybrać idealny przełącznik góra-dół? Parametry, na które musisz zwrócić uwagę
Wybór odpowiedniego przełącznika góra-dół może wydawać się skomplikowany, ale skupiając się na kilku kluczowych parametrach technicznych, można dokonać świadomego wyboru. Te parametry decydują o bezpieczeństwie, niezawodności i kompatybilności przełącznika z Twoim projektem. Przyjrzyjmy się im bliżej.
Napięcie i prąd (12V, 24V, 230V) Jak dopasować przełącznik do Twojej instalacji?
Pierwszym i jednym z najważniejszych parametrów jest napięcie znamionowe przełącznika. Musi ono być bezwzględnie dopasowane do napięcia w Twojej instalacji. Najczęściej spotykane są przełączniki na napięcie stałe (DC), takie jak 12V DC czy 24V DC, które są powszechne w motoryzacji i systemach zasilanych akumulatorowo. Dostępne są również wersje na napięcie zmienne (AC), np. 230V AC, używane w instalacjach domowych. Użycie przełącznika o niewłaściwym napięciu może prowadzić do jego natychmiastowego uszkodzenia, a nawet stanowić zagrożenie pożarowe.
Maksymalne obciążenie w Amperach: Nie spal swojego przełącznika!
Kolejnym krytycznym parametrem jest maksymalne obciążenie prądowe styków przełącznika, podawane w Amperach (A). Każdy przełącznik jest zaprojektowany do pracy z określonym maksymalnym prądem. Przekroczenie tej wartości, nawet chwilowe, może doprowadzić do przegrzania styków, ich stopienia, sklejenia, a w skrajnych przypadkach nawet do uszkodzenia całej obudowy przełącznika lub pożaru. Zawsze dobieraj przełącznik z pewnym zapasem prądowym. Jeśli Twój silnik pobiera np. 8A, wybierz przełącznik o obciążalności co najmniej 10A, a najlepiej 15A, aby zapewnić długą i bezpieczną pracę.
Klasa szczelności IP: Kiedy Twój przełącznik potrzebuje ochrony przed wodą i pyłem?
Klasa szczelności IP (Ingress Protection) określa stopień ochrony obudowy urządzenia przed ciałami stałymi (np. pyłem) i cieczami (np. wodą). Jest to szczególnie ważne w zastosowaniach, gdzie przełącznik będzie narażony na trudne warunki. Na przykład, w pojazdach terenowych, maszynach rolniczych, łodziach czy w instalacjach zewnętrznych, przełącznik o wysokiej klasie IP (np. IP65 lub wyższej) zapewni ochronę przed wilgociącią, deszczem, kurzem i pyłem, co znacząco wydłuży jego żywotność i zapobiegnie awariom.
Schemat podłączenia przełącznika góra-dół krok po kroku Zrób to sam bez błędów!
Podłączenie przełącznika góra-dół, zwłaszcza popularnej wersji 6-pinowej, nie jest skomplikowane, ale wymaga precyzji. Prawidłowe wykonanie tych kroków zapewni bezpieczne i bezawaryjne działanie Twojego urządzenia. Przygotuj niezbędne narzędzia i postępuj zgodnie z instrukcją.
Niezbędne narzędzia i przygotowanie przewodów
Do podłączenia przełącznika będziesz potrzebować kilku podstawowych narzędzi. Niezbędny będzie śrubokręt do odkręcenia zacisków, ściągacz izolacji do przygotowania końcówek przewodów oraz, w zależności od typu złączek, zaciskarka do konektorów. Warto mieć pod ręką również multimetr do sprawdzania ciągłości obwodu i poprawności połączeń. Przed podłączeniem upewnij się, że przewody są odpowiednio odizolowane na końcach zazwyczaj wystarcza kilka milimetrów odsłoniętego drutu. Jeśli używasz konektorów, upewnij się, że są one solidnie zaciśnięte na przewodach.

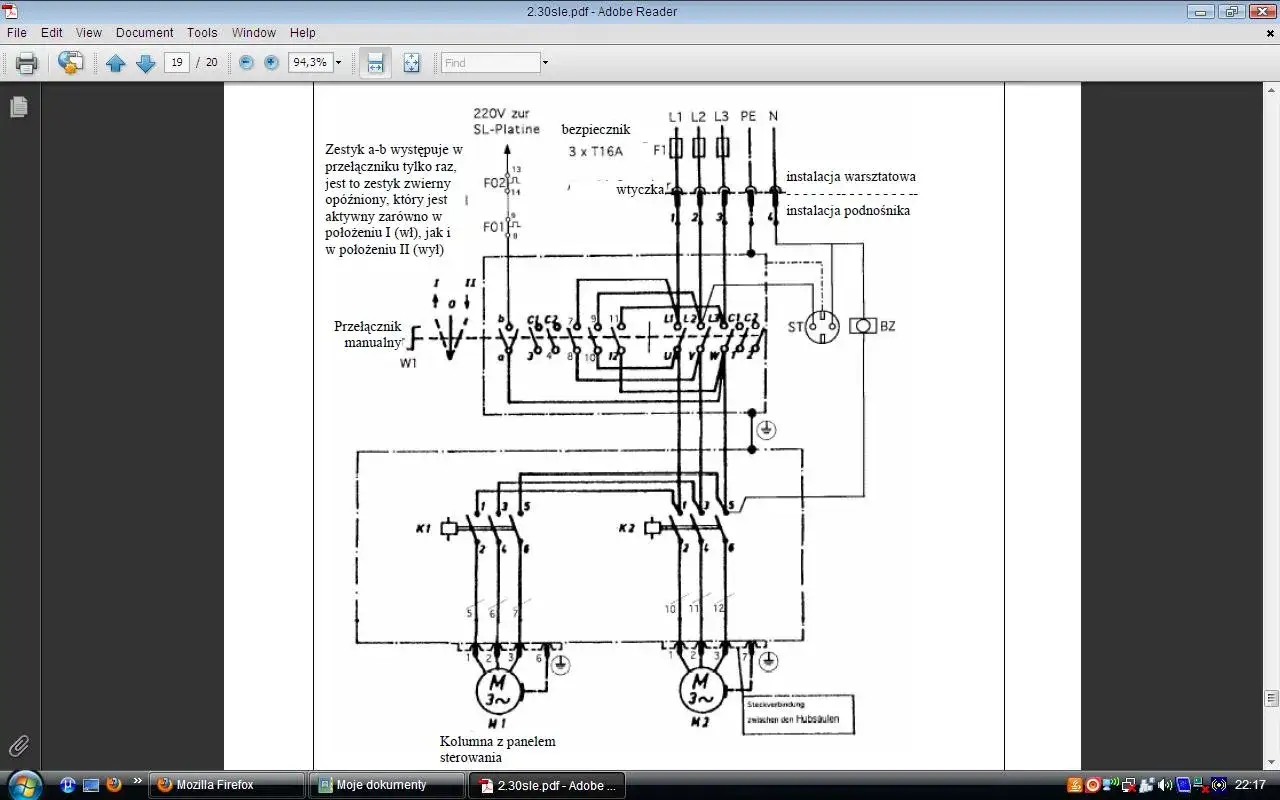

Podłączanie silnika DC do przełącznika 6-pinowego (schemat graficzny)
Przełącznik 6-pinowy działa na zasadzie mostka H, co pozwala na odwrócenie biegunowości silnika. Zazwyczaj piny są rozmieszczone w dwóch rzędach po trzy. Dwa piny środkowe (w każdym rzędzie) służą do podłączenia zasilania (plus i minus). Dwa skrajne piny z jednego rzędu oraz dwa skrajne piny z drugiego rzędu służą do podłączenia silnika. W pozycji "I" przełącznik łączy pierwszy pin zasilania z pierwszym pinem silnika, a drugi pin zasilania z drugim pinem silnika, ale w sposób skrzyżowany. W pozycji "II" połączenia są odwrócone, co powoduje zmianę kierunku obrotów silnika. Pozycja "0" rozłącza wszystkie połączenia.
Aby podłączyć silnik, zazwyczaj podłączamy przewody zasilania (np. z akumulatora lub zasilacza) do dwóch środkowych pinów przełącznika. Następnie przewody prowadzące do silnika podłączamy do czterech skrajnych pinów. Konkretne przypisanie pinów może się różnić w zależności od producenta, dlatego zawsze warto sprawdzić schemat dołączony do przełącznika lub skorzystać z multimetru, aby zidentyfikować poszczególne połączenia w każdej pozycji przełącznika.
Jak bezpiecznie podłączyć zasilanie i masę?
Podłączenie zasilania i masy jest kluczowe dla bezpieczeństwa. Upewnij się, że przewód dodatni (+) z zasilacza lub akumulatora jest podłączony do odpowiedniego punktu na przełączniku, zgodnie ze schematem. Podobnie przewód ujemny (-) musi być podłączony prawidłowo. Zawsze zaleca się stosowanie bezpiecznika w obwodzie zasilania, jak najbliżej źródła prądu. Bezpiecznik ochroni Twój układ przed zwarciem i przepięciem, zapobiegając uszkodzeniu komponentów, a także chroniąc przed pożarem. Pamiętaj, że prawidłowa polaryzacja jest niezbędna nie tylko dla działania silnika, ale także dla bezpieczeństwa całego systemu.
Od siłownika po rolety Gdzie najczęściej wykorzystuje się przełączniki góra-dół?
Przełączniki góra-dół to prawdziwi wszechstronni gracze w świecie elektroniki i mechaniki. Ich zdolność do prostego sterowania dwukierunkowym ruchem sprawia, że znajdują zastosowanie w niezliczonych aplikacjach, od motoryzacji po przemysł.
Zastosowania w motoryzacji: podnośniki, szyby, szyberdachy
W branży motoryzacyjnej przełączniki góra-dół są wszechobecne. Najczęściej spotkasz je w panelach sterowania elektrycznymi podnośnikami szyb, gdzie pozwalają na otwieranie i zamykanie okien. Są również używane do sterowania elektrycznymi szyberdachami, regulacją foteli samochodowych, a także w niektórych systemach sterowania lusterkami czy wyciągarkami w pojazdach terenowych. Ich kompaktowy rozmiar i intuicyjna obsługa czynią je idealnym rozwiązaniem dla tych zastosowań.
Automatyka domowa i przemysłowa: sterowanie roletami, markizami i bramami
W dziedzinie automatyki domowej i przemysłowej przełączniki góra-dół odgrywają kluczową rolę w sterowaniu różnego rodzaju mechanizmami ruchomymi. Są one podstawą systemów sterowania roletami okiennymi, markizami tarasowymi, bramami garażowymi i wjazdowymi. Pozwalają na łatwe i wygodne zarządzanie tymi elementami, często zintegrowane z systemami inteligentnego domu.
Maszyny rolnicze i budowlane: sterowanie siłownikami i hydrauliką
W ciężkim sprzęcie, takim jak maszyny rolnicze czy budowlane, przełączniki góra-dół są niezbędne do sterowania siłownikami elektrycznymi, które odpowiadają za ruchy podnoszenia, opuszczania, przechylania czy wysuwania. Używa się ich w ładowarkach, koparkach, podnośnikach, prasach hydraulicznych i wielu innych maszynach, gdzie precyzyjne sterowanie ruchem jest krytyczne dla efektywności i bezpieczeństwa pracy.
Najczęstsze błędy przy montażu i jak ich uniknąć Praktyczne porady
Montaż przełącznika góra-dół, choć zazwyczaj prosty, może prowadzić do frustrujących problemów, jeśli nie zostanie wykonany poprawnie. Znam wiele przypadków, gdy drobne błędy skutkowały nieprawidłowym działaniem lub trwałym uszkodzeniem komponentu. Oto kilka najczęstszych pułapek i sposoby, jak ich uniknąć.
Problem: Przełącznik działa tylko w jedną stronę Gdzie szukać przyczyny?
Jednym z najbardziej frustrujących problemów jest sytuacja, gdy przełącznik działa tylko w jednym kierunku. Zazwyczaj przyczyną są błędy w okablowaniu. Może to być nieprawidłowe podłączenie przewodów do pinów tworzących mostek H, uszkodzony pin w przełączniku, lub po prostu jeden z przewodów prowadzących do silnika jest przerwany. Rzadziej problemem może być uszkodzenie samego silnika lub jego wewnętrzne zwarcie. Zawsze zacznij od dokładnego sprawdzenia wszystkich połączeń zgodnie ze schematem, używając multimetru do potwierdzenia ciągłości obwodu w każdej pozycji przełącznika.
Dlaczego dobór zbyt słabego przełącznika prowadzi do jego uszkodzenia?
To klasyczny błąd, wynikający z niedoszacowania poboru prądu przez silnik. Przełączniki mają określoną maksymalną obciążalność prądową. Jeśli silnik, który podłączasz, pobiera więcej prądu niż przełącznik jest w stanie obsłużyć, styki zaczną się przegrzewać. W najlepszym wypadku styki mogą się lekko nadtopić i zacząć gorzej przewodzić prąd. W najgorszym mogą się skleić, całkowicie uniemożliwiając rozłączenie obwodu, lub obudowa przełącznika może się stopić, co jest nie tylko awarią, ale i potencjalnym zagrożeniem pożarowym. Zawsze sprawdzaj specyfikację silnika i dobieraj przełącznik z zapasem prądowym.
Przeczytaj również: Plisy czy rolety – co wybrać, by uniknąć błędów w wyborze?
Brak reakcji na przełączanie Prosta diagnoza i możliwe rozwiązania
Gdy przełącznik w ogóle nie reaguje, pierwszą i najważniejszą rzeczą jest sprawdzenie dopływu zasilania. Czy zasilacz jest podłączony i działa poprawnie? Czy napięcie dociera do przełącznika? Następnie sprawdź ciągłość obwodu masy. Czasami problemem może być po prostu luźne połączenie, które należy dokręcić. Warto również sprawdzić, czy sam przełącznik nie jest uszkodzony mechanicznie czy jego mechanizm działa płynnie, czy nie ma widocznych pęknięć lub uszkodzeń. Jeśli wszystkie połączenia są poprawne, a zasilanie jest obecne, a przełącznik nadal nie działa, prawdopodobnie jest on uszkodzony wewnętrznie i wymaga wymiany.
