Ten artykuł to kompleksowy przewodnik, który krok po kroku przeprowadzi Cię przez proces bezpiecznego podłączania żyrandola z wiatrakiem. Dowiesz się, jak prawidłowo zidentyfikować przewody w polskiej instalacji elektrycznej, zrozumieć schematy podłączeń dla różnych typów włączników i sterowania pilotem, a także jak bezpiecznie zamontować urządzenie, by cieszyć się komfortem i funkcjonalnością.
Podłączenie żyrandola z wiatrakiem krok po kroku, bezpiecznie i skutecznie
- Zawsze wyłącz zasilanie i sprawdź brak napięcia przed rozpoczęciem prac.
- Prawidłowo zidentyfikuj przewody fazowe (L), neutralne (N) i ochronne (PE) zgodnie z polskimi normami.
- Dopasuj schemat podłączenia do typu instalacji (pojedynczy/podwójny włącznik, sterowanie pilotem).
- Solidnie zamocuj urządzenie do sufitu, uwzględniając jego wagę (8-15 kg).
- Pamiętaj o funkcji zmiany kierunku obrotów (tryb letni/zimowy) dla optymalnego komfortu.
Zanim zaczniesz: Kluczowe przygotowania i absolutne podstawy bezpieczeństwa
Przed przystąpieniem do jakichkolwiek prac elektrycznych, kluczowe jest odpowiednie przygotowanie narzędzi i zrozumienie podstawowych zasad bezpieczeństwa. Bez tego ani rusz! Potrzebne będą Ci standardowe narzędzia, takie jak: śrubokręty (płaski i krzyżakowy), próbnik napięcia, kombinerki, ściągacz izolacji, wiertarka z odpowiednimi wiertłami (do betonu lub drewna, w zależności od sufitu), klucz nastawny, a także drabina zapewniająca stabilność podczas pracy na wysokości. Niezbędna będzie również dobrej jakości taśma izolacyjna oraz kostki elektryczne lub złączki typu WAGO do bezpiecznego połączenia przewodów.
Bezpieczeństwo przede wszystkim! Zanim dotkniesz jakiegokolwiek przewodu, musisz bezwzględnie wyłączyć zasilanie w obwodzie, w którym będziesz pracować. Najlepiej zrobić to za pomocą bezpiecznika w skrzynce rozdzielczej lub, jeśli to konieczne, bezpiecznika głównego. Po wyłączeniu zasilania, absolutnie kluczowe jest sprawdzenie braku napięcia za pomocą próbnika. Upewnij się, że sprawdziłeś wszystkie przewody wychodzące z sufitu tylko wtedy możesz mieć pewność, że praca jest bezpieczna.
Pamiętaj, że żyrandol z wiatrakiem to nie jest lekka lampka. Urządzenia te są znacznie cięższe od tradycyjnych lamp, często ważąc od 8 do nawet 15 kilogramów. Dlatego tak ważne jest, aby hak lub wspornik montażowy był solidnie zamocowany do sufitu. Niewłaściwe mocowanie może prowadzić do tragicznych wypadków. Zwróć uwagę na materiał, z jakiego wykonany jest Twój sufit beton, płyta gipsowo-kartonowa czy drewno wymagają zastosowania odpowiednich kołków rozporowych i wkrętów, aby zapewnić maksymalną stabilność.
Rozszyfruj kable w suficie: Jak zrozumieć swoją instalację elektryczną?
Prawidłowe zidentyfikowanie przewodów w suficie to fundament bezpiecznego podłączenia. W polskiej instalacji elektrycznej, zgodnie z normą PN-HD 308 S2: 2007, kolory kabli mają swoje standardowe znaczenie. Przewód fazowy, oznaczany jako L, jest zazwyczaj koloru brązowego lub czarnego (rzadziej szarego) i to na nim występuje napięcie sieciowe ~230V. Przewód neutralny, oznaczany jako N, ma kolor niebieski i jest niezbędny do zamknięcia obwodu. Najważniejszy z punktu widzenia bezpieczeństwa jest przewód ochronny, czyli PE, który ma charakterystyczny żółto-zielony kolor i służy do ochrony przed porażeniem prądem, podłączając masę urządzenia do uziemienia.
Liczba przewodów wychodzących z sufitu może wiele powiedzieć o możliwościach sterowania Twoim oświetleniem i wentylatorem. Dwa przewody (bez uziemienia) zazwyczaj oznaczają możliwość podłączenia do pojedynczego włącznika, gdzie światło i wiatrak będą działać razem. Trzy przewody (z uziemieniem) mogą oznaczać instalację pod pojedynczy włącznik z uziemieniem lub pod podwójny włącznik, ale bez uziemienia. Cztery przewody to zazwyczaj instalacja pod włącznik podwójny z przewodem ochronnym, co pozwala na niezależne sterowanie światłem i wiatrakiem.
Niestety, w starszych instalacjach elektrycznych kolory przewodów mogą być zupełnie inne spotkać można kable czerwone, szare czy białe. W takiej sytuacji nie można polegać na kolorach. Jedynym pewnym sposobem identyfikacji jest użycie próbnika napięcia. Po włączeniu zasilania (upewniwszy się wcześniej, że pozostałe przewody są bezpieczne), możesz zidentyfikować przewód fazowy. Jeśli masz jakiekolwiek wątpliwości co do stanu swojej instalacji lub identyfikacji przewodów, zawsze, ale to zawsze, skonsultuj się z wykwalifikowanym elektrykiem. Bezpieczeństwo jest najważniejsze.
Podłączenie krok po kroku: Przewodnik dla najczęstszych scenariuszy

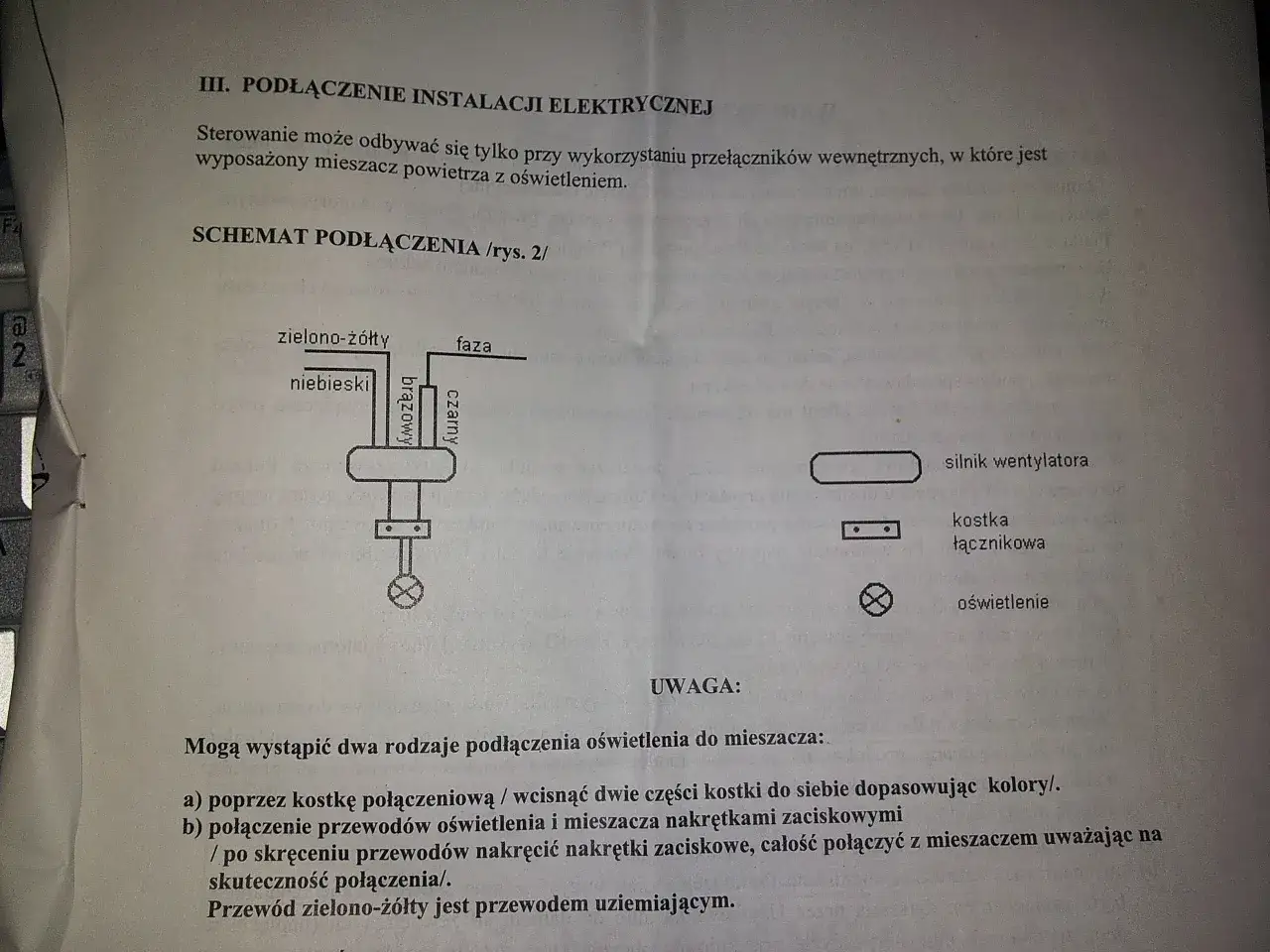

Modele żyrandoli z wiatrakiem oferują różne możliwości sterowania, a sposób ich podłączenia zależy od Twojej instalacji elektrycznej. Jeśli posiadasz instalację z podwójnym włącznikiem, czyli dwa przewody fazowe wychodzące z sufitu, możesz cieszyć się niezależnym sterowaniem światłem i wiatrakiem. W tym scenariuszu, przewód do oświetlenia z żyrandola podłączasz do jednego przewodu fazowego, przewód do silnika wiatraka do drugiego, a przewody neutralny i ochronny do odpowiednich kabli w suficie. Pozwala to na komfortowe włączanie i wyłączanie każdej funkcji osobno.
W przypadku instalacji z pojedynczym włącznikiem, gdzie dostępny jest tylko jeden przewód fazowy, światło i wiatrak będą zasilane jednocześnie. W takiej sytuacji sterowanie poszczególnymi funkcjami włączaniem i wyłączaniem światła, a także zmianą prędkości wiatraka odbywa się najczęściej za pomocą wbudowanych w żyrandol łańcuszków. Jest to prostsze rozwiązanie, ale wymaga akceptacji jednoczesnego zasilania obu elementów.
Jeśli wybrałeś model sterowany pilotem, kluczowym elementem jest dodatkowy moduł odbiornika. Ten moduł należy umieścić w puszce montażowej żyrandola, a następnie podłączyć go do instalacji w suficie zgodnie z instrukcją. Dopiero do tego modułu wpina się przewody wychodzące z samego żyrandola (oświetlenie, silnik, N, PE), a nie bezpośrednio do przewodów sufitowych. Upewnij się, że postępujesz dokładnie według schematu dołączonego do odbiornika.
Bez względu na scenariusz, prawidłowe łączenie przewodów jest absolutnie kluczowe dla bezpieczeństwa i trwałości instalacji. Zdecydowanie zalecam stosowanie kostek elektrycznych lub nowoczesnych złączek typu WAGO. Zapewniają one pewne, stabilne i dobrze zaizolowane połączenie. Nigdy, pod żadnym pozorem, nie łącz przewodów "na skrętkę" takie połączenia są niebezpieczne i mogą prowadzić do przegrzania instalacji.

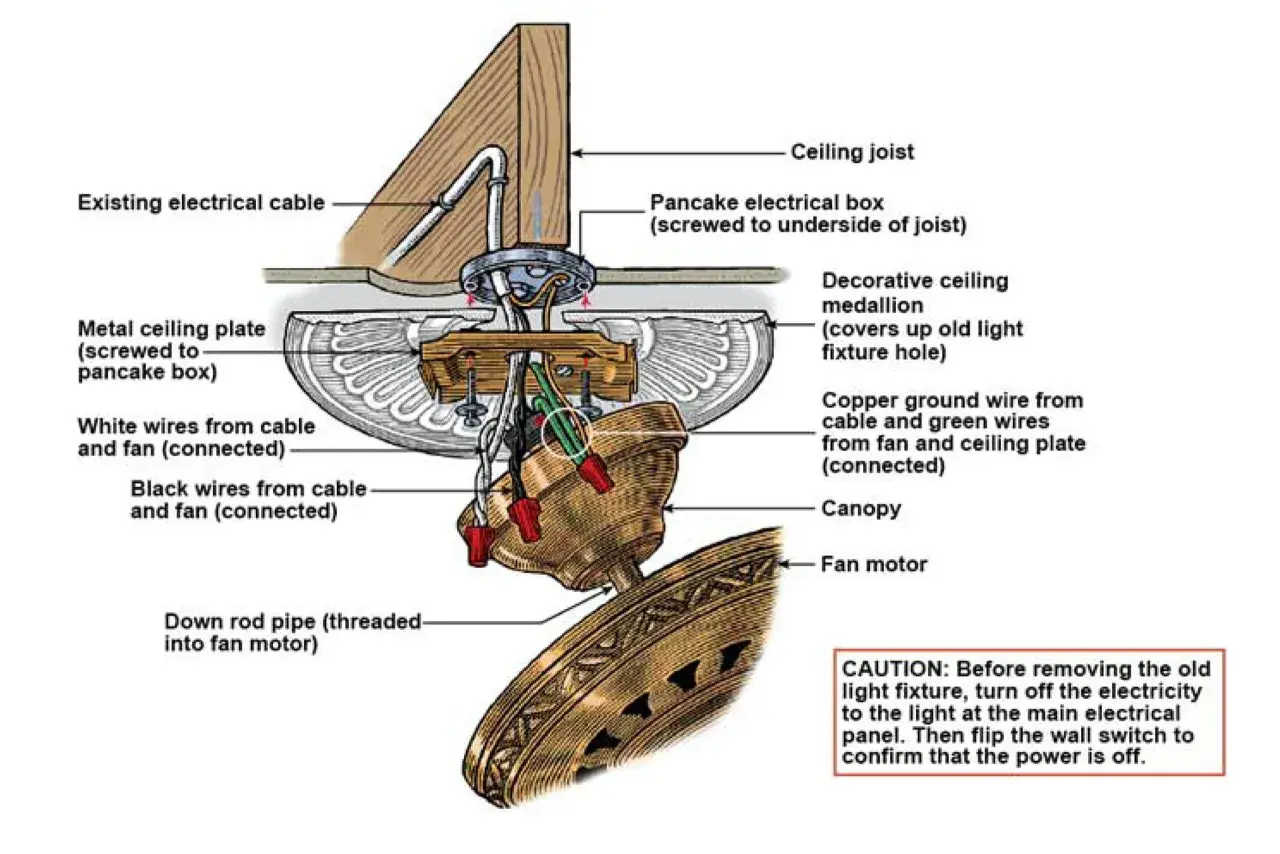

Montaż mechaniczny żyrandola: Od haka po łopatki wentylatora
Po zakończeniu prac elektrycznych czas na fizyczny montaż. Zacznij od solidnego zamocowania haka lub stelaża montażowego do sufitu. To kluczowy etap, biorąc pod uwagę wagę urządzenia. Jeśli masz sufit betonowy, użyj odpowiednich kołków rozporowych i mocnych wkrętów. W przypadku płyt gipsowo-kartonowych, konieczne mogą być specjalne kołki do płyt lub dodatkowe wzmocnienia konstrukcji. Sprawdź kilkukrotnie stabilność mocowania nie chcesz przecież, aby żyrandol spadł!
Następnie przejdź do składania korpusu żyrandola i mocowania łopatek wentylatora. Zawsze postępuj zgodnie z instrukcją producenta, która jest dołączona do zestawu. Zazwyczaj polega to na przykręceniu łopatek do specjalnych uchwytów, a następnie zamocowaniu tych uchwytów do silnika. Upewnij się, że wszystkie łopatki są zamontowane symetrycznie i równo. Nierównomierne rozłożenie masy może powodować nieprzyjemne chwianie się wiatraka podczas pracy.
Na koniec, starannie ułóż wszystkie podłączone przewody w puszce montażowej, tak aby nie były widoczne i nie kolidowały z obracającym się mechanizmem wentylatora. Następnie zamontuj osłonę sufitową, czyli maskownicę. Powinna ona estetycznie zakryć wszystkie połączenia elektryczne i elementy montażowe, nadając całej instalacji schludny wygląd. Upewnij się, że maskownica dobrze przylega do sufitu.
Coś poszło nie tak? Najczęstsze problemy po montażu i ich rozwiązania
Chwiejący się wiatrak to jeden z najczęstszych problemów po montażu. Przyczyn może być kilka: nierównomierne zamocowanie łopatek, uszkodzenie jednej z łopatek, a także brak fabrycznego wyważenia. Wiele żyrandoli z wiatrakiem jest sprzedawanych z zestawem specjalnych ciężarków do wyważania. Możesz spróbować je przykleić do górnej strony łopatek, aby zniwelować drgania. Czasami pomaga też dociśnięcie wszystkich śrub mocujących łopatki.
Jeśli światło działa, ale wiatrak nie (lub odwrotnie), problem najczęściej tkwi w nieprawidłowym podłączeniu przewodów zasilających konkretną funkcję. Wróć do schematu podłączenia i dokładnie sprawdź, czy przewód od oświetlenia jest podłączony do odpowiedniego zacisku, a przewód od silnika wentylatora do swojego. Szczególną uwagę zwróć na to, czy wszystkie połączenia są pewne, zwłaszcza jeśli korzystasz z podwójnego włącznika lub modułu sterującego.
Problemy ze sterowaniem pilotem? W pierwszej kolejności sprawdź baterie w pilocie to najczęstsza przyczyna braku reakcji. Upewnij się również, że odbiornik pilota w żyrandolu jest prawidłowo podłączony i nie jest niczym zasłonięty. W niektórych przypadkach konieczne może być ponowne sparowanie pilota z odbiornikiem. Dokładną instrukcję, jak to zrobić, znajdziesz w dokumentacji technicznej urządzenia.
Ostatnie szlify i testy: Upewnij się, że wszystko działa, jak należy
Po zakończeniu wszystkich prac montażowych, czas na najważniejsze włączenie zasilania i przetestowanie wszystkich funkcji. Sprawdź, czy światło włącza się i wyłącza poprawnie. Jeśli Twój model ma regulację jasności, przetestuj ją. Następnie włącz wiatrak i sprawdź wszystkie dostępne prędkości obrotów. Upewnij się, że urządzenie pracuje płynnie, bez niepokojących dźwięków i drgań.
Większość żyrandoli z wiatrakiem posiada funkcję zmiany kierunku obrotów, która przydaje się zarówno latem, jak i zimą. W trybie letnim, wiatrak powinien obracać się w kierunku przeciwnym do ruchu wskazówek zegara, tworząc przyjemny powiew chłodzącego powietrza. W trybie zimowym, obroty powinny być zgodne z ruchem wskazówek zegara, co pomaga rozprowadzać ciepłe powietrze zgromadzone pod sufitem, zapobiegając jego gromadzeniu się w jednym miejscu. Przełącznik trybu zazwyczaj znajduje się na obudowie silnika.
Pamiętaj, że ten poradnik ma charakter informacyjny. Jeśli w którymkolwiek momencie poczujesz się niepewnie, masz wątpliwości co do stanu swojej instalacji elektrycznej, nie jesteś w stanie poprawnie zidentyfikować przewodów, lub urządzenie nie działa prawidłowo pomimo prób rozwiązania problemów, bezwzględnie wezwij wykwalifikowanego elektryka. Praca z prądem wiąże się z ryzykiem, a bezpieczeństwo Twoje i Twojej rodziny jest najważniejsze. Według danych APDmarket.pl, samodzielny montaż jest możliwy, ale wymaga wiedzy i ostrożności.
